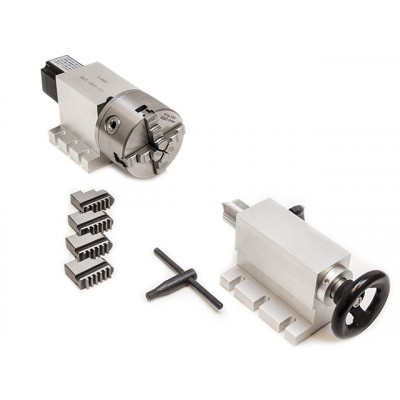

Четвертая ось четырехкулачковая на волновом редукторе патрон 100мм (+задняя бабка)
На складе
Вес: 0.00кг
Размеры (Д х Ш х В): 0.00м x 0.00м x 0.00м
68000 ₽
Поворотная ось 14-50-100A используется на станке с ЧПУ для поворота обрабатываемой детали на заданный угол. Поворотная ось 14-50-100A состоит из токарного патрона К11-100 или K12-100, волнового редуктора с передаточным отношением 50: 1 и шагового двигателя. Выступающий вал с другой стороны шагового двигателя позволяет поставить ручку-штурвал. Данная поворотная ось благодаря безлюфтовому редуктору применима для прецизионной обработки заготовок.
В комплект входит ключ и 2 набора кулачков.
Технические характеристики:
Патрон K11-100 3-кулачковый,
Патрон K12-100 4-кулачковый,
Высота центра 65 мм,
Общая высота: 115 мм
Выходной диаметр оси 25 мм,
Угол 0,036 градусов/шаг (10000 шагов/об),
Передаточное отношение редуктора 50:1,
Тип редуктора волновой,
Люфт 0.05°,
Макс. крутящий момент 12 Нм,
Рабочий крутящий момент 5.5 Нм,
Осевая нагрузка (пиковая) 25(70) кгс,
Радиальная нагрузка (пиковая) 25(70) кгс,
Двигатель 2х-фазный ШД 57,
Размер 260 мм * 110 мм * 115 мм,
Вес 7 кг
В комплект входит ключ и 2 набора кулачков.
Технические характеристики:
Патрон K11-100 3-кулачковый,
Патрон K12-100 4-кулачковый,
Высота центра 65 мм,
Общая высота: 115 мм
Выходной диаметр оси 25 мм,
Угол 0,036 градусов/шаг (10000 шагов/об),
Передаточное отношение редуктора 50:1,
Тип редуктора волновой,
Люфт 0.05°,
Макс. крутящий момент 12 Нм,
Рабочий крутящий момент 5.5 Нм,
Осевая нагрузка (пиковая) 25(70) кгс,
Радиальная нагрузка (пиковая) 25(70) кгс,
Двигатель 2х-фазный ШД 57,
Размер 260 мм * 110 мм * 115 мм,
Вес 7 кг
