НФ-00000057

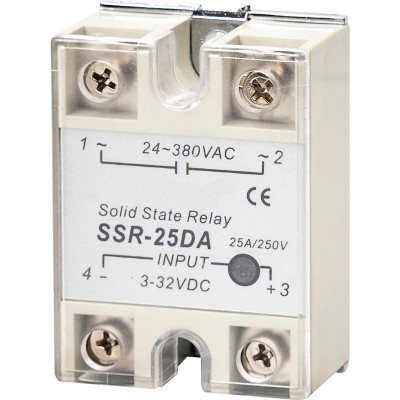

Твердотельное реле SSR-25DA

На складе

Вес: 0.00кг

Размеры (Д х Ш х В): 0.00м x 0.00м x 0.00м

500 ₽

 Твердотельные полупроводниковые реле  предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока, или 5…60B постоянного тока. Для коммутации индуктивной нагрузки необходимо иметь 5 - 8-ми кратный запас по току

По типу управления твердотельные реле SSR делятся на управляемые напряжением постоянного или  переменного тока, переменным резистором или аналоговым сигналом тока 4…20мА.

Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за  счет подачи или снятия  номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».

Реле  управляемые аналоговым  сигналом тока 4..20мА  или  переменным резистором  позволяют регулировать напряжение на нагрузке, т.е., например, осуществлять управление мощностью нагревательных элементов (ТЭН). Метод управления: «фазовое управление».

В отличие от обычных электромеханических,  твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле  имеет следующие преимущества перед электромеханическим:

  - Отсутствие искр и электрической дуги при коммутации;

 - Существенно меньший уровень электромагнитных помех;

- Имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;

- Высокое быстродействие;

- Небольшие размеры и хорошую теплоотдачу.


 Особенности  серии SSR

  • сопротивление изоляции - более 50 МОм при 500В;
  • электрическая прочность изоляции вход/выход - 2,5 кВ;
  • маленькая мощность управления -  7,5мА * 12В;
  • низкий уровень излучения электромагнитных помех, обеспечиваемый примененным  методом коммутации при переходе тока через ноль;
  • высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).
